1、概述

　　1.1背景概述

　　漁業作為一種傳統產業，在近代得到了快速的發展，并在社會、經濟和人們生活中顯現出其重要的地位。特別是水產養殖業，最近30年里，在全球動物性食品生產中增長最快，而中國對水產養殖產品的生產貢獻率最大，中國水產品養殖產量約占世界水產品養殖產量的2/3，養殖產品的質量和安全衛生水平有了較大的提高，但和先進國家相比還有很大差距。

　　水產養殖業尤其是工廠化養殖過程所用的設施條件還不夠完善，機械化、自動化程度不夠高，水處理設備落后，基本為流水式開放系統。近年來，魚類賴以生存的江河湖泊和淺海等水體環境受到越來越嚴重的污染，致使?jié)O業資源日趨衰退，從自然界中捕獲到的名、特、優水產品的數量日益減少，另一方面，水產養殖生產經營者多以追求產量和近期經濟效益為目標，養殖密度過高，加上保護養殖環境意識淡薄，養殖病害呈逐年加重之勢，隨之而來的是藥物濫用現象較為普遍，以至于水域環境遭到不同程度的破壞，水產品質量安全得不到有效保障，同時傳統養殖業中大量養殖污水的排放，又加劇了環境污染，使得發展傳統養殖業與保護環境的矛盾日益突出。

　　因此，用具有占地面積小、用水量少、無污染、不收地域、環境、氣候等影響的密集化工廠化集約模式代替?zhèn)鹘y(tǒng)的粗放型模式勢在必行，實現工廠化水產養殖的關鍵是水產養殖遠程監控。

　　我公司自主研發的水產養殖環境遠程監控系統操作簡單、數值輸出快而精確，并且可以實現水產養殖全過程的連續或適時監測，對于預防極端氣候造成極端水質物理指標及各水環境因子綜合的病害機理具有重要意義，可以指導我們的水產養殖業規避風險，帶來利潤。

　　1.2需求分析

　　以前的魚塘養殖戶們每天都要24小時看管魚塘，不僅要實時注意魚塘的水溫、光照、濕度等問題，更重要的是，要實刻掌握好魚塘水的融氧值?，F(xiàn)在，有了物聯網技術的幫助，養殖戶們?cè)诩抑锌赏ㄟ^電腦了解魚塘的情況，不僅能測得具體數值，還能看到實時視頻，更重要的是，可以對在魚塘中的增氧設備實現遠程操作，而不需要?jiǎng)澊剿醒肴ラ_關增氧設備。

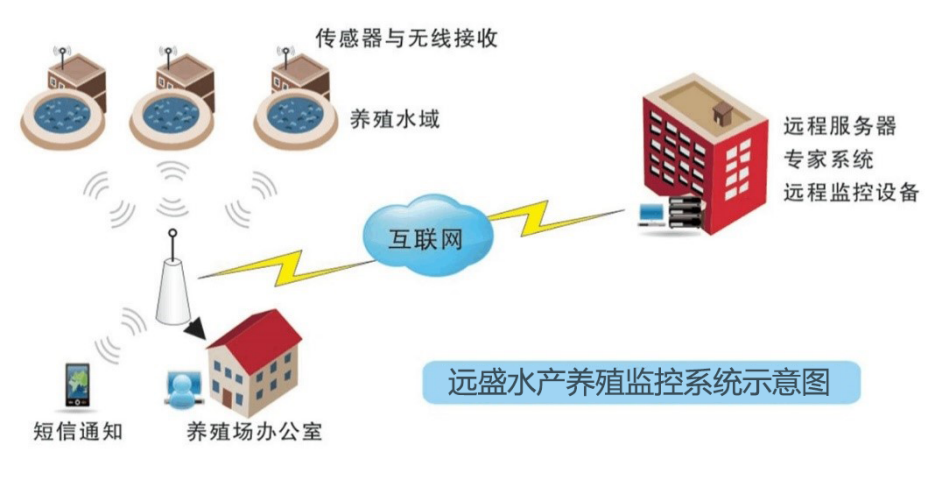

　　目前，該系統可以通過各類傳感技術對魚塘水體溫度、PH值和融氧值等參數進行采集，通過無線傳輸技術將數據傳至中心平臺進行分析，從而控制魚塘的增氧泵增氧，并通知管理人員進行科學管理。管理人員還可隨時隨地通過互聯網對監視地進行視頻監控，可抓拍照片或錄像，也可在本地或互聯網上調用任何一路的視頻監控進行回放查看，通過遠程操作對魚塘進行科學管理。

　　1.3物聯網在水產養殖管理系統的應用

　　遠盛農業物聯網集成智能水質傳感器、無線傳感網、無線通信、智能管理系統和視頻監控系統等專業技術，對養殖環境、水質、魚類生長狀況等進行全方位監測管理，達到省電、增產增收的目標。

2、系統組成

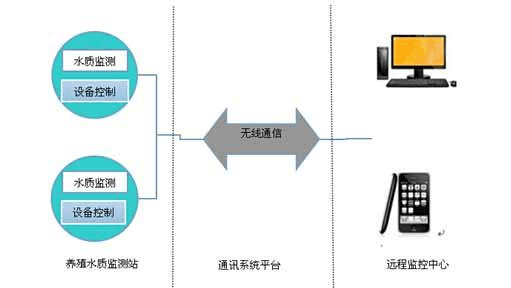

　　水產養殖自動化控制系統由養殖水質監測站、通訊系統平臺及遠程監控中心等子系統組成系統組成。

　　2.1水產養殖智能監測系統

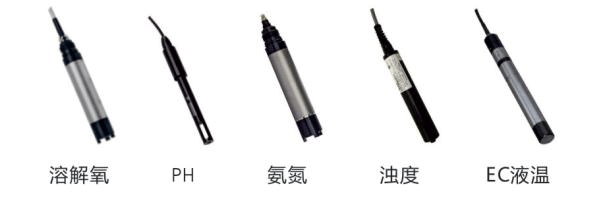

　　采用具有自識別功能的監測傳感器，對水質、水環境信息（溫度、光照、余氯、PH值、溶解氧、濁度、鹽度、氨氮含量等）進行實時采集，實時監測養殖環境信息，預警異常情況，及時采取措施，降低損失。

　　數據采集設備主要監測：水溫、水質PH、水濁度、溶解氧等核心參數。

　　同時可檢測氣象參數：風速、風向、溫度、濕度、大氣壓、降雨量。

　　2.2水產養殖視頻監控系統

　　在養殖區域內設置可移動監控設備，可實現：

　　現場環境實時查看；

　　遠程實時監控；

　　視頻信息可回看、傳輸和存儲，及時發現養殖過程碰到的問題，查找分析原因，確保安全生產。

　　2.3遠程監控中心

　　GPRS遠程接入點接收環境測控終端機匯聚的數據信息，用戶可以通過手機、計算機等信息終端遠程查詢水質信息，同時也可通過對數據進行分析處理，做出控制決策，遠程控制增氧設備。系統可以讓相關領域管理人員在線查看各個監測站點的探頭的采樣數據，方便管理者及時了解水質的各參數值，讓管理者能第一時間獲得水質問題警報的消息。

　　2.4手機遠程管理系統

　　手機控制是農業物聯網控制系統的另一種便捷控制方式，用戶預先在智能手機上下載手機APP，通過手機上的客戶端，用戶可以遠程查看設施環境數據和設備運行情況，還可以分析數據，方便靈活管理。

　　2.5智能化控制系統

　　可實現根據養殖預設條件，自動控制換水、增氧、增溫、喂料等設備的運行，滿足嚴苛的水產養殖環境條件要求，減少不必要的損失，同時可以節省用電，降低生產成本。

　　2.6信息管理平臺

利用信息管理平臺可科學化、全方位的進行職能部署，有效減輕管理人員工作量，提升監管工作的及時性、準確性和有效性。

3、系統功能

　　3.1實時監測

　　溫度：水產養殖廠可以根據所養殖的對象所適應的溫度范圍設定控制范圍，計算機通過溫度傳感器實時將池塘內的水溫讀取到軟件分析系統中，在超過溫度設置范圍時，通過報警系統報警。

　　溶解氧：水產養殖廠可以根據所養殖的對象所適應溶解氧范圍設定溶氧的控制范圍，計算機通過溶氧傳感器采集的數據，在設定溶氧的控制范圍內控制芯片自動開啟關閉增氧機，合理使用配置增氧機，即節約用電，減少機械磨損，又做到以最小的投入換取最大的效率。

　　光照：根據光與溶氧的變化規律采取補光增加光照讓藻類植物光合作用產生更多的氧氣。

　　PH值：根據PH值的變化分析水質的惡化和有害物質如氨氮、硫化物、亞硝酸鹽等的產生以及殘留餌料等有機物腐爛氧化程度，通過報警系統提交水質分析報告并發送警示信息。以便及時采取各項措施。

　　鹽度：根據鹽的測試值，計算機控制系統在鹽度設置范圍內自動控制換水系統調節水質。

　　3.2無線遠程監測

　　工作人員不必親臨現場就可以通過互聯網、手機短信等方式可對養殖環境作監測，比如可以根據設定的時間、條件，對連接的養殖池水質可進行自動監測。

　　3.3自動報警

　　可通過軟件、APP等方式報警。用戶可設定某些參數指標的上限和下限。比如水池中電導率pH值動態變化過程的監測，將及時反映池水污染程度的變化，以決定池水是否更換。高于或低于這個pH值范圍都會產生報警信息，并在上位機中控平臺和現場控制節點顯示出來，并可遠程通知管理人員。

　　3.4遠程控制

　　用戶可以通過互聯網、手機APP等方式控制終端設備，智能調控控制設備類型包括：開關類設備（如日光燈、電磁閥）、點動按鈕（按鈕間接控制類設備 如電機等）、行程類設備。

　　3.5軟件功能

　　管理軟件采用B/S架構，基于互聯網的設計將管控由內部延伸到了控制中心以及世界任何角落，極大的方便了管理員的操控和管理，同時，增強了管理員的體驗度和方便性。

　　主要包含以下幾個功能：

　?、侪h(huán)境監測：實時參數查看和環境預警。

　　②影像視頻監控：進行實時的查看和操作。

　　③數據管理：環境歷史數據的查詢、預警歷史的查詢。

　?、茉O(shè)備管理：管理員可對設備進行手動控制、控制方式選擇、控制參數設置以及超限參數報警設置。

　　⑤環境數據報表：可將每段時間的環境參數數據進行統計，分析出該段時間環境參數的最大值、最小值以及平均值。同時，可將數據進行導出到EXCEL表以及進行打印。

　　⑥用戶信息管理：用戶在平臺中對自己相關信息進行修改，同時也可對用戶名以及密碼進行修改。

4、系統特點

　　（1）監測功能強：多種水質參數實時監測，比如水溶氧濃度，水溫等。

　?。?）監測效果好：相比手工監測，自動化監測更及時和準確。

　?。?）建設和營運成本低：由于采用移動/聯通提供的無線通訊網絡，只需安裝好遠程監測終端就可以對養殖水域作24小時不間斷的自動監測；不需要布任何通訊線路。前期投資少、見效快，后期升級、維護成本低。日常費用主要是無線通訊費用。

　?。?）使用方便：靈活的數據傳輸與報警選擇，可以傳送到監測中心或家中；監控軟件友好的用戶界面，便于長期監測數據分析與決策。

　　遠盛水產養殖自動化控制系統可充分地利用計算機及工業控制原理將水產養殖業納入系統的科學的管理之中，及時地監控、調節水產養殖的各種環境參數，極大地減少養殖人員精力的投入，實現以較少的投入，獲得較大的效益。
