1、方案設計依據

　　（1）魯監能安全規【2021】94號《關于切實做好分布式光伏并網運行工作的通知》。

　?。?）國家電網辦〔2021〕565號《國家電網有限公司關于印發支持服務整縣屋頂分布式光伏開發重點任務的通知》。

　?。?）設備配電〔2021〕100號《國網設備部關于印發支撐整縣屋頂分布式光伏開發試點工作方案的通知》。

2、可觀可測可控可調方案設計

　　（1）整縣光伏主要設備配置

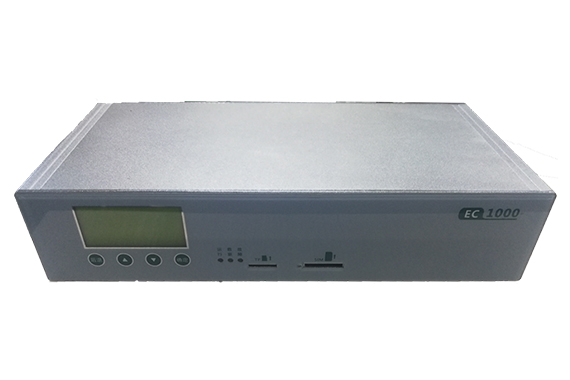

　　根據運檢、調度部門有關分布式光伏標準要求，在并網點配置帶FTU分界開關、多合一通信終端。本方案設計采用一二次融合斷路器及多合一通信終端完成上述功能。其中多合一通信終端具有AGC、遠動通信、縱向加密、5G通信等多種功能。

　　（2）整縣分布式光伏設計架構

　　整縣分布式光伏采取直采直控的方式接入調度主站安全接入?yún)^(qū)，再由安全接入?yún)^(qū)轉入調度系統。并網點部署遠動機、測控裝置等設備，采集光伏實時數據，并具備接收調度機構控制指令進行功率柔性調節的能力。利用多功能AGC裝置可實現秒級實時監視、控制。上行通信方式為5G/4G無線專網等方式接入安全接入?yún)^(qū)。

　　（3）整縣分布式光伏組網方式

　　以每臺升壓變?yōu)閱挝?，光伏逆變器通過485接口將信號傳給光伏采集器，光伏采集器通過WAPI數據采集器匯聚到變壓器對應集中器，WAPI數據采集器集成了可信WiFiCPE和RS485串轉網功能，實現數據采集和通過可信WiFi網絡與融合終端的數據傳送，集中器將信號轉給多合一通信終端裝置。多合一通信終端裝置通過5G切片專網和調度主站通信。

3、調度自動化實現

　?。?）遠動信息內容

　　分布式光伏項目，實時采集并網運行信息，主要包括并網設備狀態、并網點電壓、電流、有功功率、無功功率和發電量等。上傳遠動信息內容，由調度確認。

　?。?）遠動系統控制要求

　　本方案有功功率控制能夠接收并執行電網調度部門發送的有功功率及有功功率變化的控制指令，確保光伏電站有功功率及有功功率變化按照電力調度部門的要求運行。

　　本方案分布式光伏測控終端具備與控制系統的接口，接受配網調度部門的指令，具體調節方案由配網調度部門根據運行方式確定。

　　本方案分布式光伏無功電壓控制根據配網調度部門指令，自動調節其發出（或吸收）的無功功率，控制并網點電壓在正常運行范圍內，其調節速度和控制精度滿足電力系統電壓調節的要求。

　?。?）遠動系統方案及信息傳輸

　　分布式光伏遠動信息上傳采用無線專網方式，單路配置專網遠動通道。通信方式和信息傳輸符合相關標準的要求，采取基于DL/T 634.5101或者DL/T 634.5104通信協議。

說明：《整縣光伏可觀可測可控可調-建設方案》、《地方電廠分布式光伏并網接入-技術方案》、《10千伏及以上分布式光伏接入-技術方案》、《低壓（380V/220V）分布式光伏接入－技術方案》幾個方案為成體系方案，請結合閱讀。
