產品概述

外殼尺寸 ：168mm（長）*154mm（寬）*54mm（高）

產品介紹

VM1000-D遠盛車聯網終端（模擬版）：支持4路模擬高清AHD攝像頭輸入，同時兼容標清攝像頭輸入，視頻采用H.264編碼。支持手機客戶端，電腦客戶端在線實時監控，支持硬盤存儲，滿足于對存儲容量要求的各類車輛本地視頻監控的需求。

遠盛車聯網終端（模擬版）采用DC12V-30V寬電壓供電，低功耗設計，Linux操作系統，支持GPS/北斗雙模定位，支持4G自動撥號，可把視頻和定位信息通過4G無線網絡傳輸?shù)胶笈_；內置功放，可外接拾音器及喇叭，支持語音監聽及對講；提供RS485及RS232接口，可對接油位傳感器、刷卡器、LED、支持485功能的傳感器等設備；通過IO接口可控制外圍設備或外接報警按鈕，提供手動報警功能。

功能特點

（1）RS485通信，標準ModBus通信協議，通信地址及波特率可設置，可作為485傳感器網關使用；

（2）鋁制金屬外殼，強度大，可用于車載、室內外等現場環境；

（3）12~30V直流寬壓供電；

（4）具備DC12V輸出引線，可為外接傳感器供電：

（5）內置工業級4G模塊，可支持4G通訊，進行實時監控；

（6）支持4路模擬攝像頭，對車輛進行實時在線全方位遠程監控；

（7）內置定位模塊，支持GPS和北斗定位；

（8）支持硬盤存儲；

（9）支持國家標準GB28181、T212和交通部T808等協議類型；

功能簡介

（1）視頻功能

設備提供4路視頻采集，經過H.264壓縮后，在設備內部進行存儲，并可經過4G網絡實時上傳到后臺。設備可接顯示器，4畫面顯示本地視頻，同時提供可視化操作UI。

（2）音頻功能

設備提供4路音頻采集功能，支持G711壓縮，可保存到本地硬盤，并可經過4G網絡實時上傳到后臺。設備提供1路語音輸出，外接喇叭后可進行語音對講。

（3）定位功能

設備內置GPS/北斗定位模塊，實時記錄運行軌跡，并可上傳到后臺在PC客戶端顯示。

（4）遠程云臺控制

設備可通過485接口外接支持485通信協議的設備，可實現數據采集功能。

（5）油棒、刷卡器支持

設備可外接油棒、刷卡器，支持油量檢測、IC/ID卡刷卡，數據同步上傳。

（6）4G無線傳輸功能

設備支持自動撥號，斷線自動重連

技術標準

《道路車輛電子電氣產品的環境條件和試驗》ISO-16750

《無線電干擾和抗擾度測量設備規范》GB/T 6113.1 1995

《無線電干擾和抗擾度測量方法》GB/T 6113.2 1998

《汽車對外電磁輻射標準》GB14023-2000

《用于保護車載接收機的電磁輻射標準》GB18655-2002

《汽車電子設備應耐受的輻射騷擾的強度標準》GB/T17619-1998

《電動車輛對外電磁輻射標準》GB/T18387-2001

《TD-LTE數字蜂窩移動通信網終端設備技術要求》YD/T 2575-2013

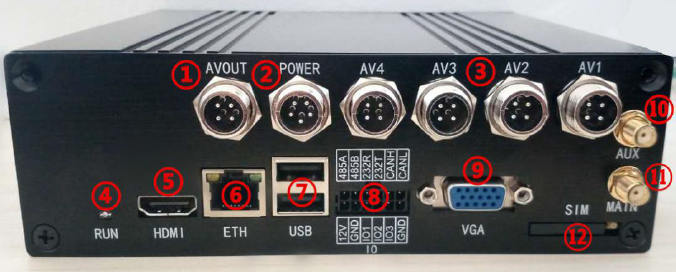

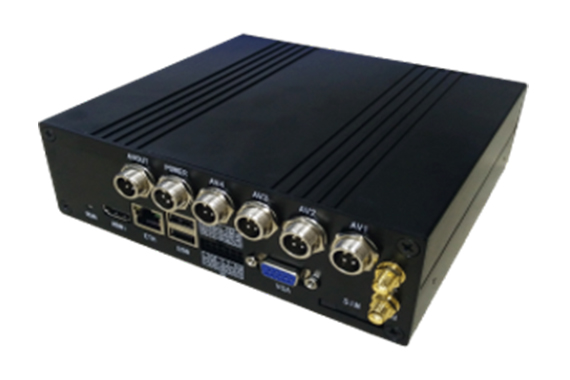

端口說明

設備接口說明：

① AVOUT ---音/視頻復合輸出

② POWER---DC12/24V供電

③ AV1--AV4--4路音/視頻混合輸入

④ RUN -----運行指示燈

⑤ HDMI -----數字高清輸出

⑥ ETH --------RJ45網線口/調試

⑦ USB接口--可連接控制鼠標和U盤

⑧ IO口 -----串口/IO/CAN等外設接口

⑨ VGA -------VGA視頻輸出

⑩ AUX ---------GPS天線

? MAIN ------4G天線

? SIM ----------SIM卡插

注意事項：

（1）外接喇叭不能接到視頻口，否則會燒壞；

（2）電源航插不可插入音頻接口和視頻接口，會導致設備損壞；

（3）4G天線接MAIN，GPS天線接AUX，接反會無定位和影響4G傳輸。

典型應用

•

  校車安全管理系統

•

  渣土車監控管理系統

•

  駕校培訓車管理系統

•

  環衛車監控管理系統

•

  出租車監控管理系統

•

  公交車智能監控系統

•

  公務車管理系統

•

  貨運車監控管理系統

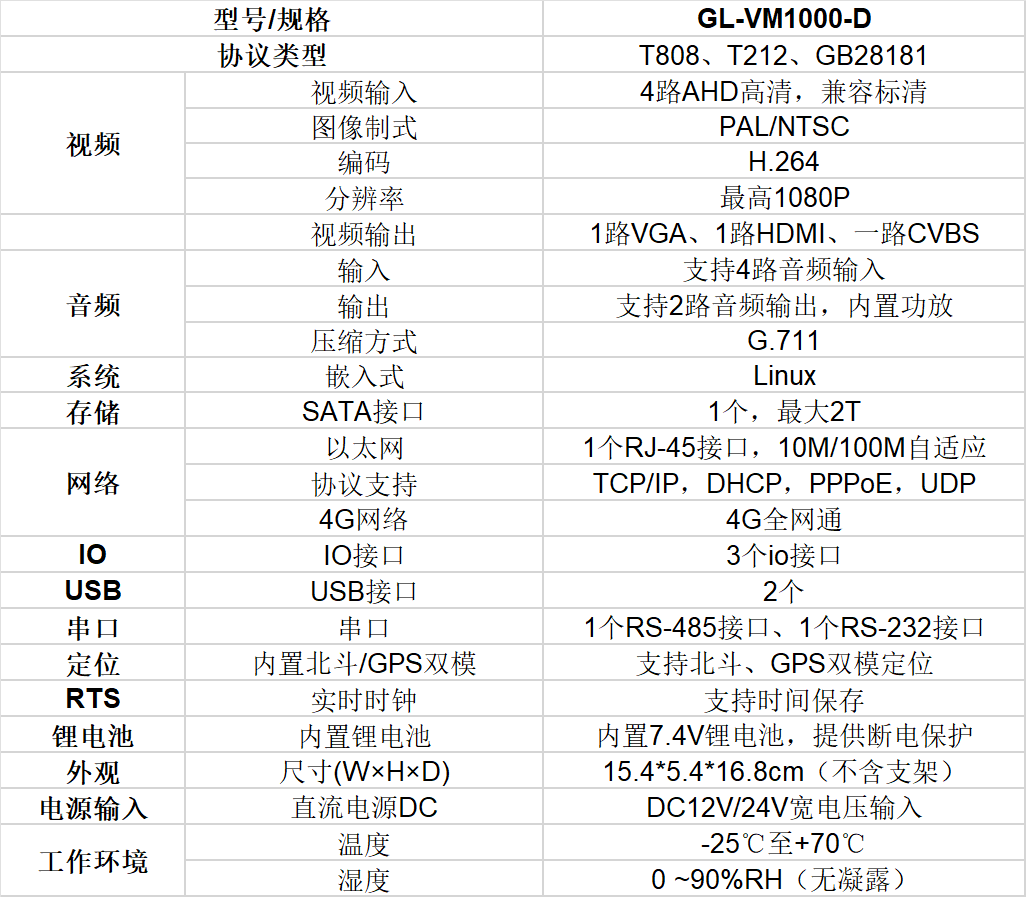

技術規格

產品文檔

產品選型

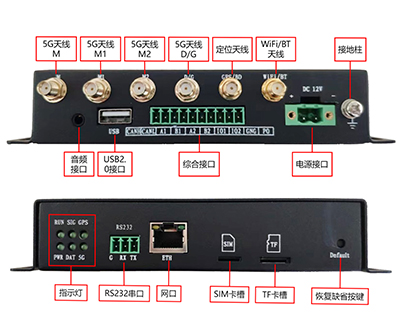

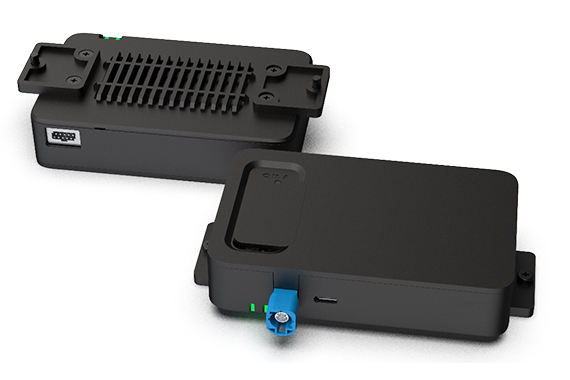

• 5G智能車載終端

  一款專為車載應用所設計的5G車載終端，可以實現將5G無線信號轉換為千兆以太網、USB 3.1和Wi-Fi 6信號，為車載設備及乘客提供穩定且高速的5G接入。

  了解詳情




• 車聯網終端（模擬版）

  支持4路模擬高清AHD攝像頭輸入，同時兼容標清攝像頭輸入，視頻采用H.264編碼。支持手機客戶端，電腦客戶端在線實時監控，支持硬盤存儲。

  了解詳情

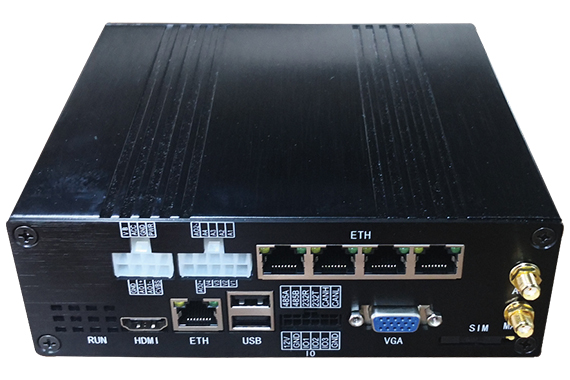

• 無線車聯網終端（數字版）
