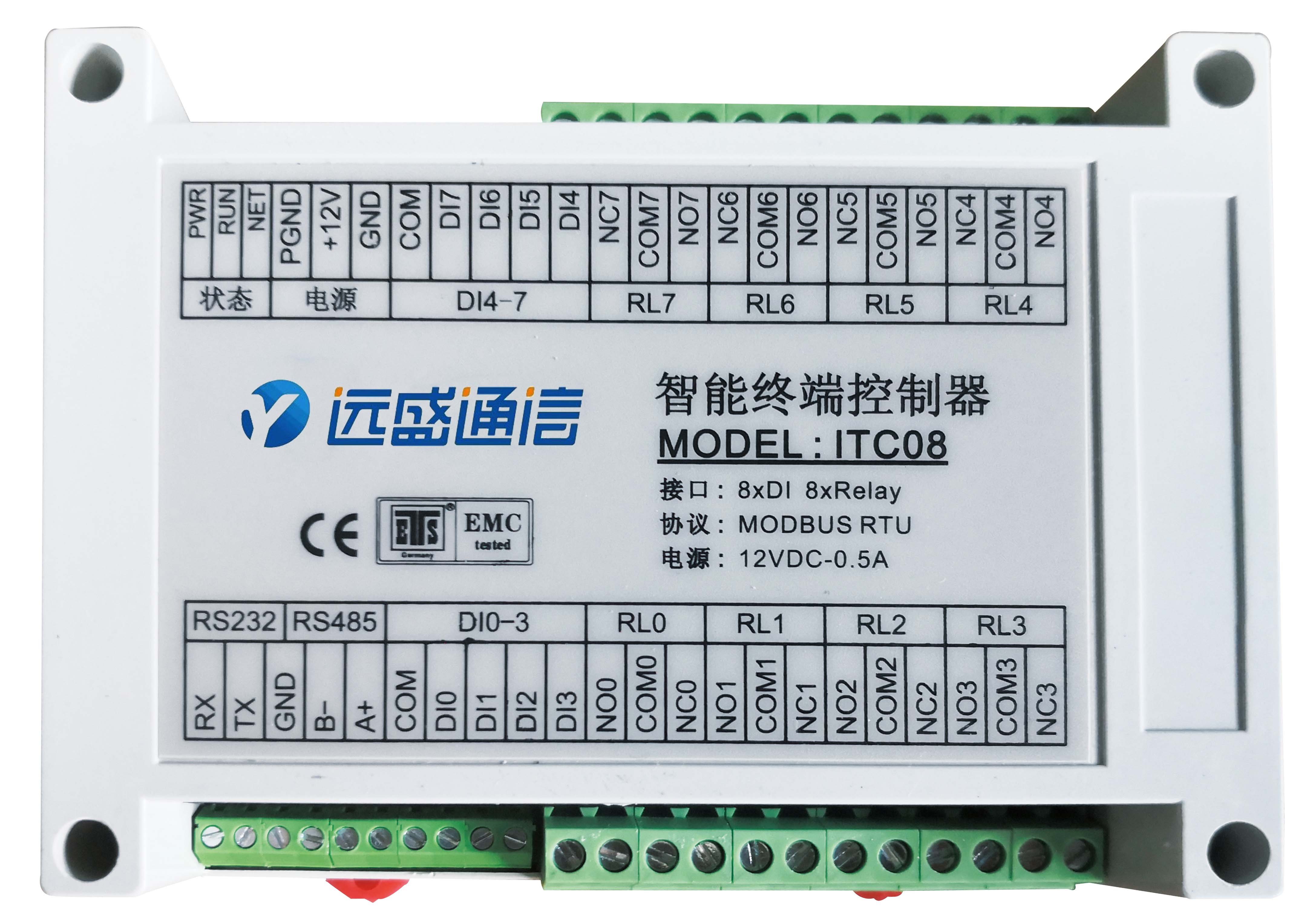

產品概述

遠盛智能水肥一體機

外殼尺寸：145mm（長）*90mm（寬）*40mm（高）

接口說明

1)8路繼電器控制器，用于直流電流小于10A的電器，額定最大250/10A，或通過接觸器控制額定電流更大的電器；

2)8路開關量輸入，用于接入限位開關（行程開關），或者其他用于指示狀態開關量的輸入等；

3)1個串口，用于設備功能配置、設置、讀取；

4)1個485控制總線，用于上位機軟件通過控制協議配置、設置、讀??；

5)1個12V電源輸入接口。

應用場景

1)可用于家居智能開關控制、酒店智能開關控制、卡拉OK計時控制等場景

2)可用于工業物聯網設備的本地控制、檢測開關量、輸出開關量等場景

3)智慧農業的卷簾機、放風機、噴淋、灌溉、植物補光燈等執行機構的控制場景

4)可用于漁業、畜牧業、農業等養殖業的本地設備控制

典型應用

智能水肥一體化系統

大田農業物聯網監測系統

智慧大棚綜合管理系統

智慧農業大數據平臺

農機監控管理系統

水產養殖自動化控制

畜牧業綜合管理系統

智慧農業物聯網綜合介紹

「果樹管理」-智慧農業物聯網應用

技術規格

智能終端控制器ICT08：一共有8路開關量輸出，都為繼電器開關輸出，0~7路繼電器分別定義為，R0,R1,R2,R3,R4,R5,R6,R7。繼電器開關輸出有NO為常開接點，COM為公共接點，NC為常閉接點，三個接點。

開關量輸入

智能終端控制器ICT08：一共有8路開關量輸入，都為光耦隔離開關量輸入，0~7路開量輸入分別定義為，O0,O1,O2,O3,O4,O5,O6,O7。8路開關量輸入有8個IN為開關量輸入接點，每4路開關量輸入有一個COM接點，O0~O7開關量輸入分別對應IN0~7。

正反轉開關組

正反轉開關組（繼電器組）功能，主要用于電機的正反轉控制，原理是通過繼電器倒換接線順序來實現電機的正反轉控制。

YS-ITC08一共有8路繼電器控制器，可組成4路繼電器組-正反轉開關組，分別為，0~1路繼電器可組成G0正反轉開關組；2~3路繼電器可組成G1正反轉開關組；4~5路繼電器可組成G2正反轉開關組；6~7路繼電器可組成G3正反轉開關組。

出廠默認，正反轉開關組功能是禁止的，需要通過控制軟件或CLI命令行配置開啟功能。

限位功能
