按照國家能源局西北監管局關于推進西北電網新能源場站快速頻率響應工作的通知要求，結合國家電網西北電力調控分中心及各省調有關新能源場站快速頻率響應相關文件，要求新能源發電場站必須具備一次調頻能力。

　　新能源快速頻率響應系統，通過采集并網點CT、PT的信號，測量頻率后根據有功-頻率下垂特性折線函數，計算電站目標出力的大小，然后計算分解到每臺風機或逆變器的出力大小，并通過通信網絡將目標調節指令快速傳送至每一臺發電單　　元，發電單元的控制系統根據下發的目標值進行負荷的調節，達到頻率響應和主動支撐的目的。

2、新能源光伏電站快速調頻方案設計

　　新能源光伏電場場站通過加裝獨立控制裝置完成有功-頻率下垂特性控制，使其在并網點具備參與電網頻率快速調整能力。

　　一是使用快速頻率控制和采樣裝置；

　　二是根據新能源電站實際情況考慮對電站AGC及逆變器進行升級/改造，保證快速頻率響應的整體性能。

　　新能源場站在并網運行時，受外界負荷變動影響，電網頻率發生變化時，自動計算并調整當前電站的有功出力，使之與外界負荷相平衡，從而盡力減少電網頻率的變化，這一過程即為新能源場站快速頻率響應功能（一次調頻）。

（1）頻率體現電網有功供需平衡關系

（2）供大于求，頻率升高，則降有功

（3）供不應求，頻率降低，則升有功

（4）快速調整發電出力，拉回頻率

（5）頻率過高、過低都有危害

3、光伏電站35kV-220kV一次調頻實施方案

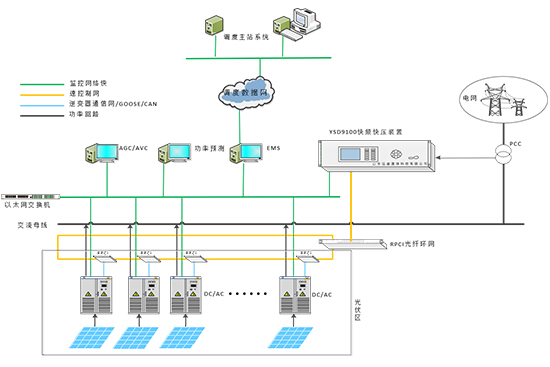

（一）光伏電站35kV-220kV一次調頻（頻率快速響應裝置）二次倉內部署內容：

（1）需要在二次倉內部署功率控制設備，功率控制設備直采并網點電壓電流。

（2）需要在二次倉內部署N臺快速功率接口裝置，用于搭建光伏區環網并將光伏環網的數據轉發給功率控制設備，其中，接口裝置的數量由集電線路數量和光伏區環網數量決定。

（3）需要部署交換機，將所有接口裝置的數據匯集并上送給功率控制設備。

（4）需要部署一套監控后臺。

（5）每臺接口裝置與GPS通信屏光口（光伏區光纖環網接口）之間布設4個光纖跳線，分別接在快速功率接口裝置的2個光口上，并與光伏區現場快速功率接口裝置對接。

（二）光伏電站35kV-220kV一次調頻（頻率快速響應裝置）光伏區部署內容：

（1）需要在光伏區箱變低壓側部署快速功率接口裝置，接口裝置用于規約轉換功能和組建光纖環網功能。

（2）接口裝置需要安裝在箱變低壓側，從箱變低壓側取220V交流電源，從原光纖配線架上接跳纖搭建光纖環網，同時和逆變器通信，本案例中一臺接口裝置可與兩臺逆變器通信。

（3）所有配件及設備安裝完畢后，觀察光配盒附件是否有環網交換機，如果有，將DMP-9602的ETH4口用網線接入環網交換機。

（4）接口裝置軟件調試，首先確認現場版本是否正確，下載正確的goose.txt文件，配置ID，IP參數等。

（5）如逆變器不具備毫秒級的功率控制能力，則逆變器需要升級。

（三）光伏電站35kV-220kV一次調頻（頻率快速響應裝置）實現的功能：

（1）本工程實現了AGC、AVC、一次調頻和一次調壓功能，AGC、AVC和一次調頻功能滿足調度要求。

（2）有功控制時間小于200ms，動態無功響應時間小于30ms。

4、新能源光伏快頻與傳統一次調頻的區別

（1）調試對象不同：傳統一次調頻是由發電機組調速器完成；新能源快頻是由光伏逆變器或風電機組完成。

（2）響應時間不同：傳統一次調頻響應時間長，受機械設備而性能、損耗影響；新能源快頻是通過電子設備運算，響應速度、精度較高。

（3）通訊方式不同：傳統一次調頻通過硬接線通訊，受現場施工影響大；新能源快頻可以通過網絡通訊，施工更加靈活。

（4）動作范圍不同：傳統一次調頻動作范圍?。恍履茉纯祛l在合適天氣下可調節范圍更大。

（5）調節精度不同：傳統一次調頻是有差調節；新能源快頻是智能化策略分配，調節更智能、效果更好。

5、光伏電站35kV-220kV一次調頻應用價值

　?。?）新能源光伏電站一次調頻安全性更高：快速功率調節新能源快速功率調節為二次操作，利用新型電力電子技術，安全性高。而傳統功率調節傳統功率調節使用的是一次設備，如旋轉機械、鍋爐等設備，同時在電力系統發生故障時會有短路電流。

　?。?）新能源光伏電站一次調頻可靠性更高：快速功率調節新能源快速功率調節為分布式，即使有部分逆變器/變流器故障，服務器根據在線數量重新分配無功調節量，保證無功調節不間斷，可靠性高。而傳統功率調節傳統功率調節為集中式，出現故障時整站失去無功調節能力。

　?。?）新能源光伏電站一次調頻調節速度快：快速功率調節新能源電站快速功率調節是利用電力電子設備與電力系統進行功率交換，依靠高速通信網，功率控制靈活，調節速度可以達到毫秒級。而傳統功率調節傳統功率調節利用大型調節設備，功率控制不靈活。
