產品概述

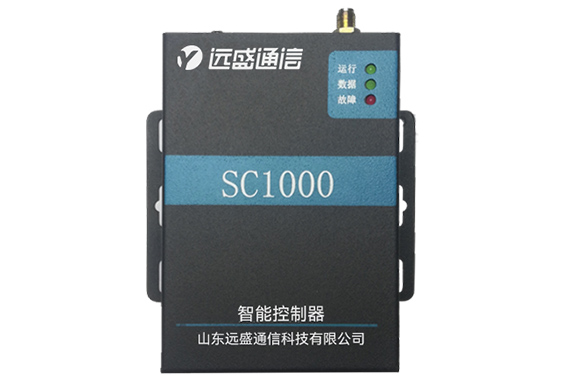

電力載波智能控制器

　　電力載波智能控制器SC1000支持NB通信或電力載波通信，可跟云服務平臺聯網，聯網后可上報開關及亮度狀態，可用于進行用電量統計，并可遠程控制燈光亮度。同時它還可以具有RS485接口，可作為傳感器網關使用，可外接各種傳感器，例如溫濕度/光照/揚塵/風速/風向/雨量等，通過NB傳送到云平臺或通過電力載波模塊傳送給由集中器，由集中器傳送到后臺。

　　電力載波智能控制器SC1000具有開關量輸入輸出接口，可以采集外部開關狀態，也可遠程控制外部開關。同時還具有12V直流電源輸出接口，可以為其它設備提供12V供電。

　　電力載波智能控制器SC1000是一款智能調光控制終端，即可以單機使用、也可跟云平臺聯網使用，它可根據外部環境亮度自動控制路燈的開關，也可通過行人及車輛檢測智能控制燈光亮度，達到節能的效果。

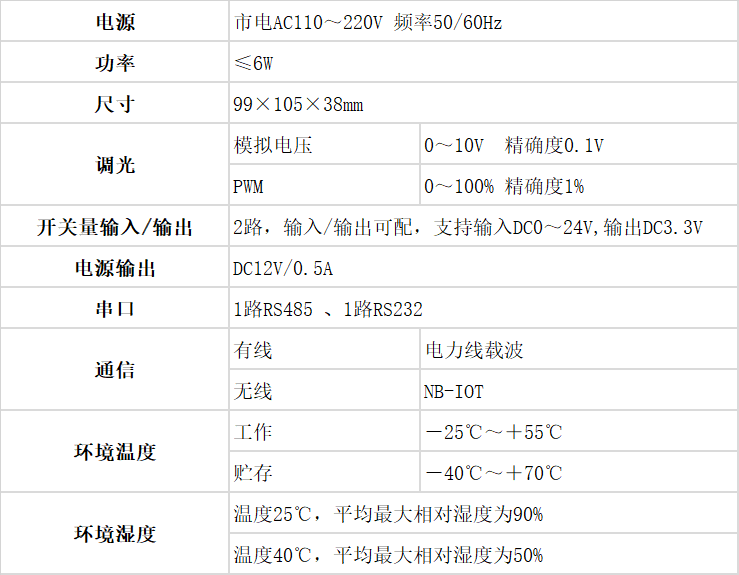

產品功能


（1）工作溫度-25℃～+55℃，有良好的穩定性

（2）市電供電，供電電壓AC110～220V，頻率50/60Hz

（3）2種調光方式0-10V和10V PWM

（4）支持電力線載波或NB-IOT

（5）支持外接RS485傳感器，作為傳感器網關使用

（6）支持1路串口RS232

（7）支持2路數字開關量，輸入/輸出可配

依據標準


GB/T 7261-2016 繼電保護和安全自動化裝置基本試驗方法

DL/T 873-2004 微機型發電機變壓器組動態記錄裝置技術條件

NB/T 42015-2013 智能變電站網絡報文記錄及分析裝置技術條件

GB/T 14598.24-2017 量度繼電器和保護裝置第24部分：電力系統暫態數據交換（COMTRADE）通用格式

GB/T 14598.26-2015 量度繼電器和保護裝置第26部分：電磁兼容要求

DL/T 527-2013 繼電保護及控制裝置電源模塊（模件）技術條件

DL/T 553-2013電力系統動態記錄裝置通用技術條件

GB 14598.27-2017 量度繼電器和保護裝置第27部分：產品安全要求

DL/T 478-2013 繼電保護和安全自動裝置通用技術條件

功能概述


（1）電力線載波

　　電力載波智能控制器SC1000可在電力線上進行載波通信，符合國網2013標準。模塊內嵌高速 Turbo 解碼引擎，支持高達 256QAM 的增強型調制方式，支持多階中繼功能，128bits AES/SMS4 數據加密，有較強的抗白噪、抗脈沖干擾性能。

（2）NB_IOT無線通信

　　電力載波智能控制器SC1000可選NB_IOT無線網絡通信模塊，可用于連接云平臺，上報亮度、開關狀態以及外接傳感器數據等。也可以通過無線網絡下發指令，調節外接燈光的亮度或進行開除控制。

（3）串口網關

　　電力載波智能控制器SC1000具有RS485和RS232接口，支持標準Modbus通信協議，通信地址及波特率可設置；典型的應用是作為傳感器網關使用，可接各種485接口的傳感器，如空氣溫濕度、CO2、光照、PM2.5/PM10、風速風向、火情煙霧、加速度、氣壓等等。另外還可以接控制終端，比如PLC控制器，可根據本地或遠程控制指令進行相應的動作。

（4）數字量采集

　　電力載波智能控制器SC1000支持2路開關數字量輸入輸出，支持輸入DC0-24V,輸出DC3.3V。典型應用是接門磁開關，采集開關狀態。

（5）燈光亮度智慧調節

　　電力載波智能控制器SC1000支持2種調節方式，0-10V和10V PWM。通過控制照明燈光的驅動電源，達到調節燈光亮度的目的，典型應用在路燈上，例如智慧城市、小區等，可根據時間、亮度、雷達信號等智能開關及自動調節亮度，節能開啟時間/節能級別/節能延時等均可設置，可達到良好的使用及節能效果。

（6）DC12V輸出

　　電力載波智能控制器SC1000支持一路DC12V 0.5A電源輸出，可以給外設供電，例如傳感器、控制終端或顯示終端等，并可進行遠程控制給外設上下電。
