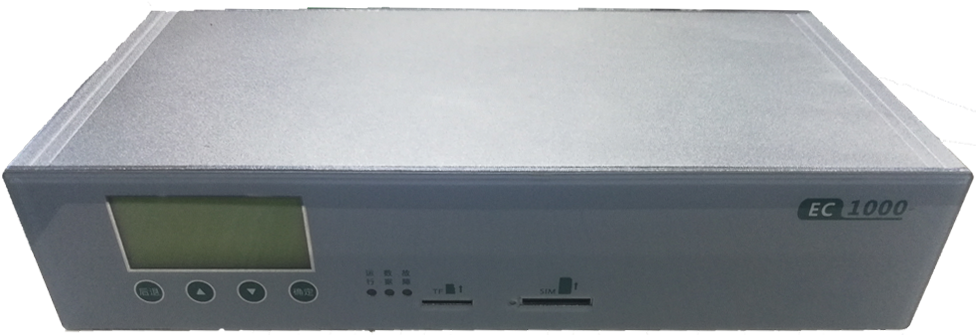

產品概述

　　EC1000是一款智能電力運檢終端，它可按照一定的采樣頻率持續采集電網一次設備的電氣量（電壓、電流、開關量等），并根據數據特征就地進行故障判斷，對于判斷準確的故障，直接發出跳閘令，隔離故障點；

　　同時可通過4G或有線網絡把故障信息（包括故障位置、時間、錄波數據等）上報到云服務平臺，云服務平臺可在值班地圖上給出聲光告警，或通過短信、微信公眾號等推送報警消息給檢修人員，引導檢修人員到現場處置。

　　錄波數據采用標準Comtrade格式，可記錄故障前后整定時間的數據，可使用標準播放軟件進行回放，作為后續檢修人員制定反事故措施的依據。

功能概述

　　EC1000智能電力運檢終端內置LCD液晶屏，具有可視化的操作界面，可顯示數據及各種開關狀態以及進行定值參數設置，本地設置具有密碼保護功能，防止非法操作。

　　EC1000智能電力運檢終端設備內置GPS定位模塊，可實時上報位置信息在GIS地圖上顯示，當發生故障時，后臺可以指派就近的維護人員到現場進行搶修。

　　EC1000智能電力運檢終端還可外接環境數據傳感器，可把溫濕度等環境信息實時上報到云平臺；可外接網絡攝像機，用戶通過客戶端或手機APP可隨時進行視頻監控并可進行雙向語音對講。

使用場景

　　EC1000智能電力運檢終端適用于變電站內單間隔實施分布式錄波記錄及診斷，配電網分段、分支、用戶開關實施分布式錄波記錄、接地選線選段、短路跳閘、遠程分合閘、一次設備周邊環境監測、事故原因診斷，檢修位置指引。

　　智能電力運檢終端也適應于輸油、輸氣、鐵路、公路、通訊中繼設備、光伏、風電等的記錄、監測、遠程處置、檢修指引等。

電氣絕緣性能

　　絕緣電阻：裝置所有電路與外殼之間的絕緣電阻在標準試驗條件下，不小于100 MΩ。

　　介質強度：裝置所有電路與外殼的介質強度能耐受交流50 Hz，電壓2 kV(有效值)，歷時1 min試驗，而無絕緣擊穿或閃絡現象。

　　沖擊電壓：裝置的導電部分對外露的非導電金屬部分外殼之間，在規定的試驗大氣條件下，能耐受幅值為5 kV的標準雷電波短時沖擊檢驗。

機械性能

　　工作條件：能承受國家或行業標準規定的嚴酷等級為Ⅰ級的振動和沖擊響應檢驗。

　　運輸條件：能承受國家或行業標準規定的嚴酷等級為Ⅰ級的振動耐久、沖擊耐久及碰撞檢驗。

典型應用

•

  低壓（380V/220V）分布式光伏接入－技術方案

•

  10千伏及以上分布式光伏接入-技術方案

•

  地方電廠分布式光伏并網接入-技術方案

•

  地方電廠及10kV光伏接入典型場景

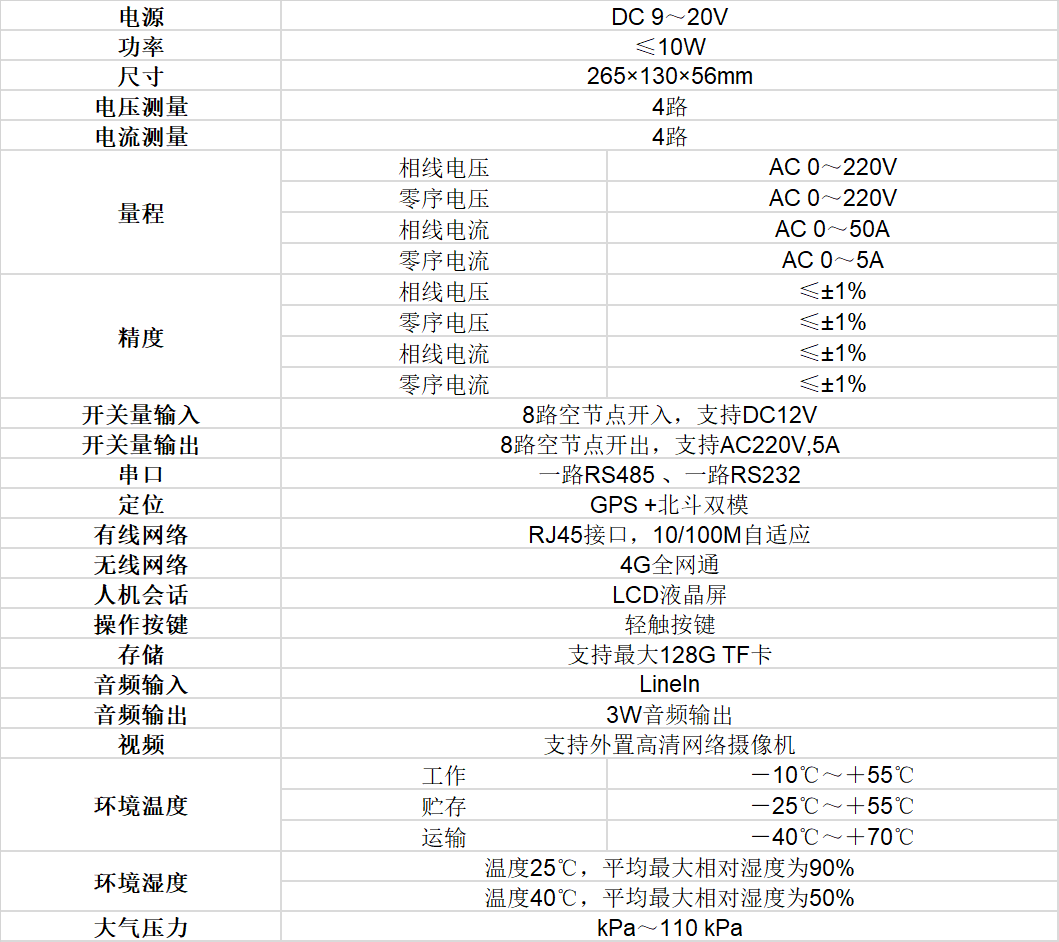

技術規格

產品文檔

產品選型

• 電力可信WAPI系統

  WAPI 是 WLAN Authentication and Privacy Infrastructure（無線局域網鑒別與保密基礎結構）的簡稱，是中國提出的、以 802.11 無線協議為基礎的無線安全標準。

  了解詳情




• 電力物資配送車載終端

  能夠做到在運輸過程中對貨物運輸狀態進行全程數據監控，記錄運輸過程中的所有加速度和氣候值，從而再現所有重要事件，能夠通過設備遠端從PC端和APP端發出警報，并記錄警報信息。

  了解詳情




• 電力載波智能控制器

  電力載波智能控制器支持NB通信或電力載波通信，還可以具有RS485接口，可作為傳感器網關使用，可外接傳感器，具有開關量輸入輸出接口，可以采集外部開關狀態，也可遠程控制外部開關。

  了解詳情

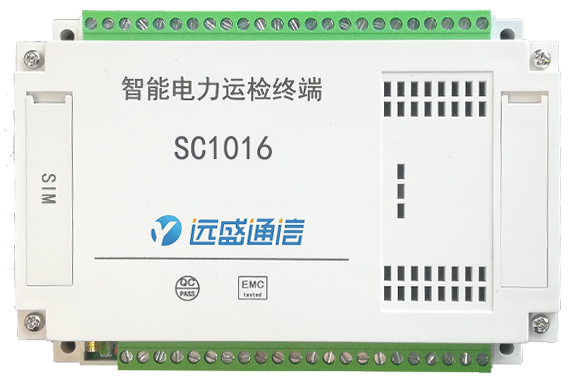

• 智能電力運檢終端
